技术参数

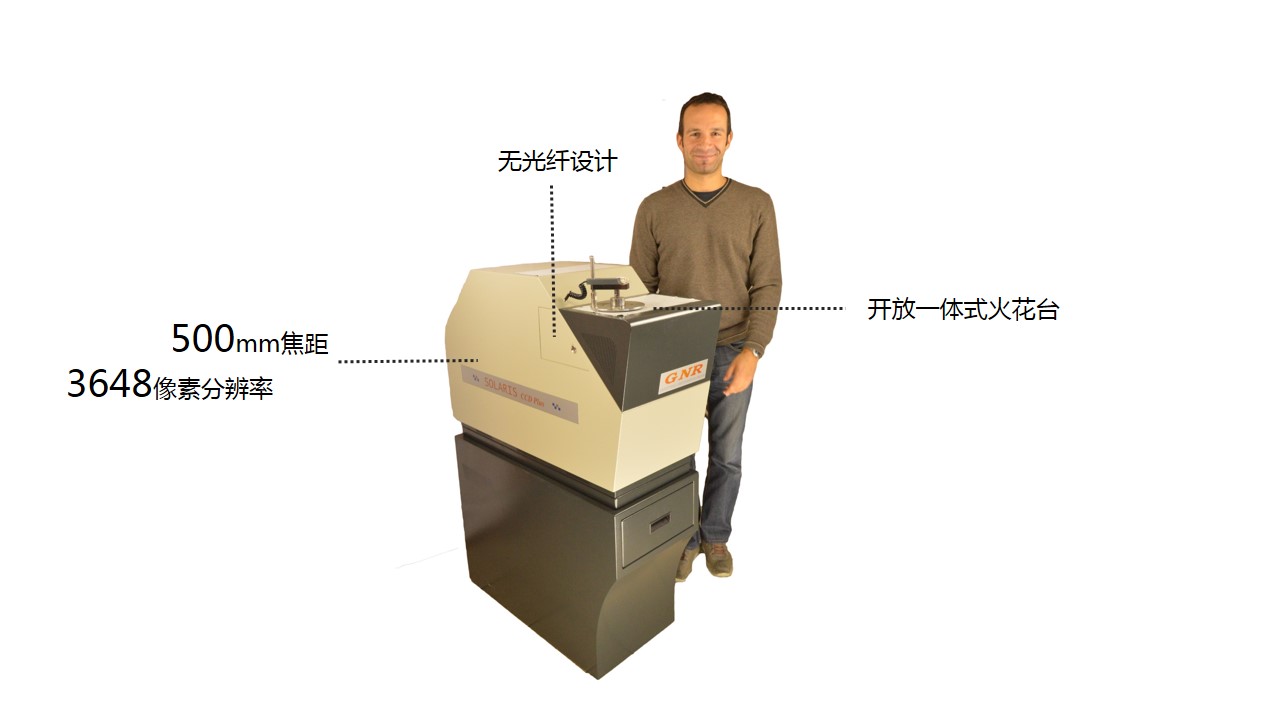

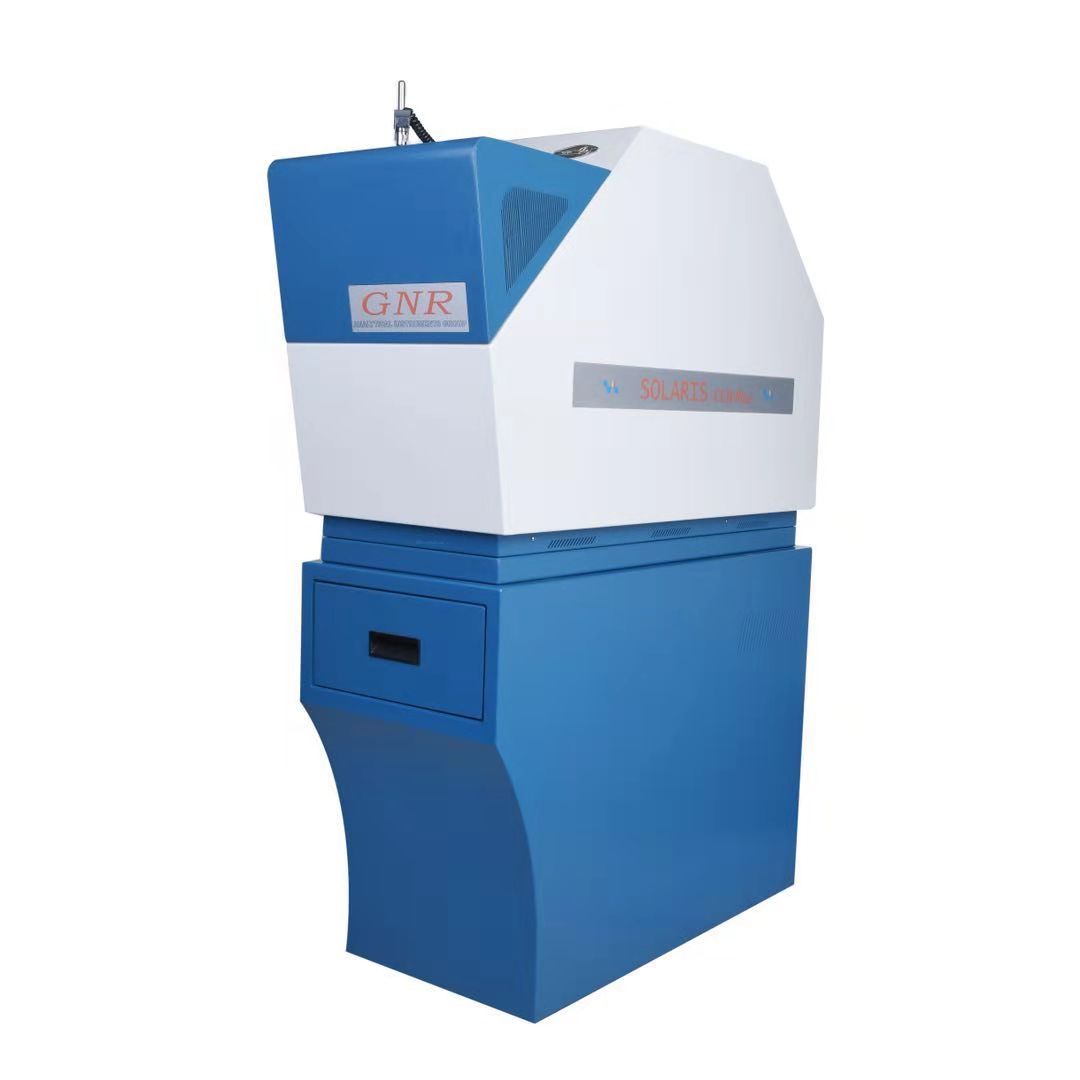

S5火花直读光谱仪是一台方便使用的高精度直读光谱仪。可以满足实验室级的检测需求、现场生产线材料检测等多种工作。S5可提供不同的配置，用于分析各种黑色及有色金属合金。

S5直读光谱仪配置：

1. 光学系统

2. 元素谱线

3. 控制、采集和读出系统

4. 火花源

5. 火花台

6. 软件

7. 控制中心：电脑

8. 尺寸

9. 电源

10. 其他

S5组成部分描述：

1. 光学系统

l 多块高性能CCD检测器系统，根据不同的配置最多可达16块CCD

Multi High Resolution CCD Multi detectors (Charge Coupled Device) system with up to 16 CCD solid state detectors depending on the configuration.

l 每块CCD 3,648 像素

百瑞彩票Each CCD has 3,648 active elements (pixels equivalent)

百瑞彩票l 高性能全息衍射光栅，光栅刻线3600 条/mm

百瑞彩票High luminosity holographic grating with 3600 grooves per mm

l 波长实时校准应对漂移

Single Calibration arithmetic for drift

百瑞彩票l 温度控制系统

Stabilized against fluctuations in temperature

l 焦距：500 mm

百瑞彩票Focal length 500 mm for all optical systems

百瑞彩票l 谱线波长：130-900 nm

Spectral optical wavelength 130-900 nm

百瑞彩票l 密闭的真空光学室可以避免灰尘、光线的干扰

Vacuum tight optical chamber sealed against light and dust

2. 元素谱线

百瑞彩票l S5覆盖了全元素分析范围，可根据具体需要分析相应的元素

百瑞彩票S5 can be equipped with all the needed spectral lines basing on analytical  programs requested

l 光学系统包括固态检测器能够测量样品所发出的所有谱线

Optical system includes full range multi-channel CCDs solid state detectors able  to measure the whole optical spectra emitted by all elements in the samples

百瑞彩票l 能为将来可能的升级，增加分析线（元素）方便

It’s always possible to integrate new spectral lines (elements) for future  upgrade

l 可现场增加分析程序

百瑞彩票Possible on site addition of analytical program

3. 控制、采集和读出系统

百瑞彩票l 电子系统具有微处理器控制的多通道积分和数据系统采集功能

Electronic system with integrators multi-channels and Data System Acquisition  PC controlled by microprocessor

l 高速64位模数转换器

High speed 64 Bit ADC

百瑞彩票l ISP混合信号Flash微控制器100MHz

百瑞彩票Mixed Signal ISP Flash MCU 100 MHz

l 串行通讯接口源

Serial Source Interface

l 高速读出及高速USB 3.0借口支持快速数据控制与处理系统

百瑞彩票High speed readout with high speed interface USB 3.0 for fast data processing  and controlling the system

百瑞彩票1. 火花源

l 全自动控制火花源

Full automatic controlled source

l 半导体控制放电激发

Solid state spark source semiconductor controlled

百瑞彩票l 1 到 100 A等离子体电流

Plasma current from 1 to 100 A

l 放电参数由密码保护

The discharge parameters are protected by password

l 特别的分析要求可有不同的激发参数

Variable discharge parameters for individual analytical tasks

l 火花光源放电稳定，不受供电系统波动的影响

The spark source is stabilized against variations of the power supply

l 激发参数由激发线和分析程序自动标定和控制

Excitation parameters configured and controlled according to excitation lines  and analytical programs automatically

百瑞彩票l 火花源可有多种参数设置

Spark source with variable parameters

l 火花频率: 50 到 to 1000 Hz (可控)

Spark Frequency: 50 up to 1000 Hz (controllable)

百瑞彩票l 单火花持续时间 10-10000 us (可控)

Single spark time 10-10000 us (controllable)

2. 火花台

l 开放式的火花台可以分析测试重达20Kg的各种形状的样品

百瑞彩票The open universal spark stand allows to analyze samples up to 20 Kg and  suitable for samples in different forms

l 无污染电极无需更换

百瑞彩票The anti-pollution electrode doesn’t need to be maintain

l 氩气吹扫火花台，低氩气消耗

Argon flushed spark stand with minimum consumption of Argon

l 使用便捷的样品夹支持快速样品更换

Quick change with simple designed sample clamp for fast sample throughput

百瑞彩票l 不同样品的适配器可满足各种样品的需求（可选）

Small adapters for different samples are also available for various kind of  samples (options)

3. 软件

计算每种元素的校正曲线需考虑到各种基体（参考线）。

For calculation of calibration curves for each elements into consideration of  various matrixes (references) available for the calculation of analytical results.

百瑞彩票软件功能: Software allows for

分析和校正：ANALYTICAL AND CALIBRATION:

百瑞彩票l 便捷的用户图形界面

百瑞彩票Easy GUI (Graphic Interface User) system

百瑞彩票l 创建或修改分析程序

百瑞彩票Creation or modification analytical programs

百瑞彩票l 常用的操作功能键

百瑞彩票Function keys for routine operations

百瑞彩票l 可选择的输出方式 ( 强度，强度比，未校正的浓度，校正后的浓度等)

Output unit selectable (intensities, intensities ratios, uncorrected  concentrations, corrected concentrations etc.)

l 可选择的浓度单位 ( ppm, % )

Selectable concentrations units (ppm, %)

l 通用标准化

百瑞彩票Global recalibration

百瑞彩票l 微型标准化

Mini calibration (Type recalibration)

百瑞彩票l 校正元素间的干扰

Correction of inter elemental interferences

百瑞彩票l 可显示标准偏差和相对标准偏差

百瑞彩票Standard deviation and relative standard deviation functions

百瑞彩票l 软件可去除不良火花

百瑞彩票Reject one or more discharges

l 合金类型鉴定（UNI, ISO, DIN, EN, ASTM, JIS, BS, 等.）

百瑞彩票Determination type of alloy (quality name) according to the requested norm  (UNI, ISO, DIN, EN, ASTM, JIS, BS, etc.)

l 标样库

Standards library

百瑞彩票l 国际标准物质库

International norms library

百瑞彩票l 牌号鉴定

Quality identification

l 支持碳当量或其他参数的计算

百瑞彩票Calculation of Carbon equivalence or any other parameter consequent to the  analysis

百瑞彩票l 可标记超出工作曲线范围的元素分析结果

Signaling of out prefixed range elements

百瑞彩票l 具有根据分析时间或激发次数自动再校正功能

Possibility of automatic signal for recalibration depending on time or on spark  number

百瑞彩票统计功能软件：STATISTIC SOFTWARE functions:

l 统计计算

Statistic calculation

l 可打印所有激发结果或是最多100次的激发平均结果，及其标准偏差和相对标准偏差

Printing of all discharges or only the average of up more than 100 discharges,  standard deviation and relative standard deviation

l 硬盘存储数据便于今后的研究分析

Filing on Hard Disk of all data with possibility of researching various keys

l 可连接外部计算机或服务器

Connection to external computers or central/server system

综合特性：General properties:

l 32位应用软件

Software with 32bit application

l 字体、字体大小设定

Fonts, font-sized setup up to setting on screen

l 日期/时间格式基于Windows设置

百瑞彩票Date/time formats compatible with Windows setup

百瑞彩票l 多种输出功能或对话操作的快捷图标

Various icons for quick access to output functions or dialogues

百瑞彩票l 下拉式菜单操作文档、筛选、观察

Drop lists for File, Filter, View

l 样品识别域数量不受限

百瑞彩票Unlimited number of sample id fields

l 帮助文件

Help task

l 测样结果可以Excel或者PDF格式编辑

Measuring data could be edited by Excel or PDF

l 全自动控制，自动诊断功能

百瑞彩票Fully automatic control and automatic diagnostic function

数据库：Database:

百瑞彩票l 输入、输出

Import, Export

l 仪器与通信间的接口

Communication & Instrument interfacing

l 文件的共享、传输

百瑞彩票File for sharing, transferring

百瑞彩票l 输出文件、统计程序

百瑞彩票Export to files, statistic programs

文档：Documentation:

百瑞彩票l 标准输出、页面设置logo或信头功能

Standard print, page set-up with logo or letter head functions

l 打印设置、打印预览

百瑞彩票Printer set-up, Print Preview

l 数据打印、工作曲线打印

百瑞彩票Data printing, curves printing

分析管理：Analyses management:

l 数据库管理和控制

Database management and controller

百瑞彩票l 多窗口支持多任务工作

Multi-windows for multi tasks working

l 不限制察看分析结果列表的数目

百瑞彩票Unlimited number of views for analyses table

l 所有数据库域的查询功能

Search function for all data fields in view

l 分析的编辑功能

Edit function for analyses

百瑞彩票l 元素、大小、小数点的显示格式

Display formats with elements, forms, dimensions, decimals

百瑞彩票l 分析结果复制功能

百瑞彩票Copy function

l 结果的单位和小数点选择（不限数目）

Units & dimensions (unlimited number)

百瑞彩票l 手动分析结果输入和样品鉴别

Manual analysis input and sample identification

l 可选使用条形码阅读器输入样品名称

百瑞彩票Optional sample code input using bar code reader

l 所有样品识别和元素域的操作一目了然

Transparent access thru all sample-ids & element fields

百瑞彩票l 适用于所有分析结果的查询和输出

百瑞彩票Applicable for all analyses views and outputs

百瑞彩票l 牌号数据库

Quality database

l 牌号控制功能

Quality control function

百瑞彩票l 牌号识别功能

百瑞彩票Quality identification

l 分析结果列表中牌号控制的显示

Display of quality control in the analyses table

l 收到的已存在牌号的自动检测

百瑞彩票Automatically check of received qualities for existence

百瑞彩票l 扩展公式编辑功能

Formula editor with extended possibilities

百瑞彩票l 自定义公式编辑

Formula calculation

l 数字统计功能(序号, 加合, 平均, 绝对/相对 标准偏差, 最大, 最小, 范围)

Numeric statistics (no., sum, average, abs./rel std dev., min, max, range)

l 步宏编辑

Macro programs, with asynchronous execution

l 异步宏排序

Macro sequences, with asynchronous execution

百瑞彩票l 自动项目或预定宏执行的任务服务器

Job server for automatic event, or scheduled macro execution

4. 控制中心：电脑

百瑞彩票GNR公司提供参考配置：

百瑞彩票电脑：台式机，需确认软件的兼容性

CPU：INTEL酷睿2

内存：2GB

硬盘：>160 GB，7.200转

百瑞彩票显示器：LCD 17”或19”TFT

操作系统：Microsoft Windows 7

百瑞彩票网络、显卡、USB接口

键盘、鼠标

百瑞彩票打印机: 惠普Deskjet打印机或同等产品

5. 尺寸

尺寸(Dimension)：W65 x D50 x H95 cm

重量(Weight)：约 100 Kg

6. 电源

百瑞彩票110/220V +/- 10%，单相（single phase），50/60 Hz

16 A，< 1.0 KVA

10. 其他

百瑞彩票工作温度范围（Working temperature range）: +10°C - +35°C

百瑞彩票湿度范围（Working humidity）: 15 – 85%

氩气溯流压力（Argon upstream pressure） : ~200 bar

百瑞彩票氩气输入压力（Argon inlet pressure） : ~3.5 bar

百瑞彩票氩气质量（Argon quality） (min.) : 5.0 (99.999% 氩气)

氩气流量（Argon flow rates）

l 待机流量（Stand-by flow） : 0.05L/分钟

l 分析流量（Analytical flow） :  6L/分钟

仪器安装要求

仪器的安装必须由GNR或者经过GNR培训并授权的工程师负责完成。为了保障仪器安装顺利完成，外围相关对接设施、设备的准备工作由客户负责完成。

安装空间：

设备安装、放置的区域，必须要有足够的空间，能保证充分的空气流通，同时满足技术人员维护、维修的需要。

设备的尺寸如下：

宽 65CM，深 50CM，高 95CM。

电源：

百瑞彩票设备所需的电源，必须是220V 50/60Hz单相电源，并符合CEI规定。电源的输出端串联一个16A保险保护，或者是D型磁热开关，可以有效吸收浪涌的冲击。

百瑞彩票电源线的额尺寸要能承载设备工作时的最大功率负载，并保证长期安全工作，尤其需要关注的是地线的连接。

百瑞彩票安装稳压设备，能有效的避免忽高忽低不稳定的电源输入，对光谱仪和电脑内部电子器件的损害。

设备随机配备有电源线，长170CM。

电脑：

电脑的技术参数要求：

处理器 ：Inter Core 2 duo 或 AMD Athlon Ⅱ等同或以上

百瑞彩票缓冲器（Cache）：2M Hz 或以上

百瑞彩票处理器频率：2G Hz 或以上

百瑞彩票操作系统：WIN7 32位操作系统

USB 端口

辅助气体：

辅助气体的钢瓶要有效固定放置，符合相关的安全规定。放置的位置尽可能的靠近设备，并避免过大的温度变化，避免太阳直射。

请注意：必须使用99.999%以上的高纯氩气（氧气<3PPM，氢气<2PPM，氮气<5PPM，水蒸气<5PPM）。如果不能找到合适的气体，建议客户购买氩气净化器，能有效的净化不符合要求的氩气，以满足设备的正常使用需求。

如有任何疑问，建议联系GNR中国服务中心，以获取更多的信息。

气管及适配器：

设备上带有一个快速接头。与之对应的，配有一根2.5M的特氟龙管，如客户需要更长的气管，请联系GNR中国服务中心。

为了有效的与减压表连接，GNR提供有如下配件：1/8 快速气管接头，F/F 1/8 直通型气管连接器，M/F G1/4 到G1/8 的气管连接器。

减压阀：

减压阀要与氩气钢瓶相匹配，这需要有客户自行准备。如果无法获得，请联系GNR。减压阀需要有两个压力指示表头，一个用来指示钢瓶内的气体压力，另一个显示输出氩气的压力（能够有效指示3~4bar的压力）。并不需要流量计，因为设备自身带有流量计。

样品的制备：

为了有效激发样品，需要使用磨样机来处理黑色金属（铁、镍等）；对于有色金属（铝、铜等）则需要车床来进行。

售后服务条款

服务人员：

设备设备安装、维修必须有专业、专职的服务工程师来完成。所有服务工程师都经过严格、完整的GNR产品及其相关服务培训，并获得相应的认证许可。

设备安装：

l 服务工程师在收到客户的安装条件确认表后，24小时内和客户取得联系，协商确认设备的具体安装时间。客户必须保证安装确认表内的信息的真实性、可靠性，否则由此带来的后果由客户自行承担。

l 服务工程师保证仪器被正确、规范的安装。在设备正常的状态下，服务工程师保证设备在安装完成时，能被正常的使用，并达到规定的技术标准。

l 在规定的时间内（一般不超过三天），完成对客户相关操作人员的培训。保证操作人员能独立、正确的完成设备的相关操作与应用，并得到合理的结果；保证操作人员能独立、正确的完成所有的客户端维护工作；基本的故障诊断、排除培训，使客户能迅速解决常见问题。如果由于客户原因，造成培训不能及时完成，由此产生的相关费用由客户承担。

l 服务工程师负责将合同规定的、与设备相关的所有部件、组件及技术资料，交付客户，并一一确认。

百瑞彩票l 对于特定的、与设备相关的其他技术资料，服务工程师提供相应的意见，并有义务协助客户完成。

l 安装完成3个月内，服务工程师回访用户，了解设备使用情况，给予相关的技术指导。

使用中的技术保障：

百瑞彩票l 服务工程师应在2小时内电话回应客户的来电技术服务需求。8小时内回应客户的邮件技术服务需求。

l 如无法通过电话、邮件解决客户端与设备相关的问题，且该问题是非人为因素造成，需要工程师上门服务的：保修期内，2个工作日上门服务，由此产生的差旅、服务及配件费用，客户无需承担；保修期外，在客户确认承担相关费用，并无其他欠款情况下，服务工程师在2个工作日内上门服务。服务完成后，客户支付相应的差旅费、服务费及配件费。客户人为因素造成的问题，不论保修期内，还是保修期外，产生的相关费用均由客户承担。

l 充足的备品、配件库存量，确保客户的硬件问题能得到及时、有效的解决。

百瑞彩票l 不定期的电话、现场客户回访，时刻关注客户的设备使用情况。如有必要，在条件允许的条件下，为客户提供免费的远程诊断及技术支持服务。
